Y-系列 Z-系列 YZ-系列普通压力表－江苏金湖华升计量仪器有限公司

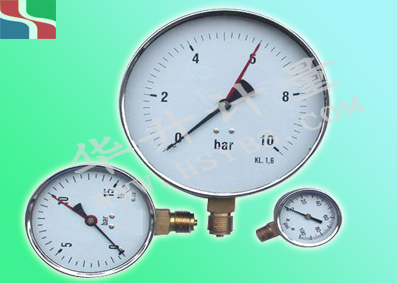

产品型号：	Y-系列 Z-系列 YZ-系列
产品名称：	普通压力表
产品报价：
产品特点：	一般压力表适用于测量无爆炸危险、不结晶、不凝固及对仪表零件不起腐蚀作用的液体、蒸汽和气体等介质的压力和负压。

Y-系列 Z-系列 YZ-系列普通压力表的详细资料：

主要技术参数
型号
Y40
Y60
Y100
Y150
Y200
Y250
公称直径
Φ40
Φ60
Φ100
Φ150
Φ200
Φ250
接头螺纹
M10×1
M14×1.5
M20×1.5
精度等级
2.5
1.5
测量范围
0～0.1
0～40
0～0.1-0～60
0～0.1
0～10
-0.1～0,-0.1～0.06-0.1～2.4
使用环境条件：－40～70℃相对湿度不大于85%.

□外形尺寸

型号	外型尺寸 mm
型号	D	D1	d	d0	A	B	C	M
Y-40 I	42	.	.	.	15	23	.	10×1
Y-60 I	60	.	.	.	23	34	.	14×1.5
Y-100 I	100	.	.	.	41	45	18	20×1.5
Y-150 I	150	.	.	.	41	51	18	20×1.5
Y-200 I	200	.	.	.	42	52	19	20×1.5
Y-250 I	250	.	.	.	46	60	19	20×1.5
Y-100 II	100	132	118	6	41	45	18	20×1.5
Y-150 II	150	181	165	6	41	51	18	20×1.5
Y-60 III	60	85	72	6	23	37	0	14×1.5
Y-100 III	100	132	118	6	42	48	30	20×1.5
Y-150 III	150	181	165	6	42	50	30	20×1.5
Y-40 IV	42	.	.	.	16	23	0	10×1
Y-60 IV	60	.	.	.	23	34	0	14×1.5
Y-100 IV	100	.	.	.	42	48	30	20×1.5
Y-150 IV	150	.	.	.	42	50	30	20×1.5

□结构原理
　　仪表的测量系统由接头与弹簧管组成
，由于被测介质压力的变化使弹簧管自由端产生位移，通过连杆带动扇形齿轮进行角位移的转换，使指针从零度达到270度的转角，在度盘上指示出相应的压力值，以实现测量压力的目的。
