□结构原理

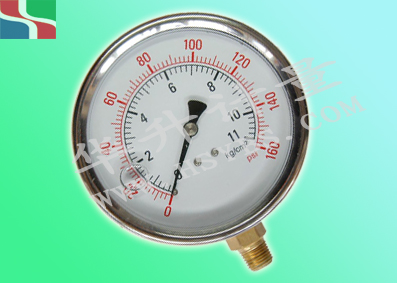

　　该仪表在Y系列一般压力表结构原理的基础上，依靠内部充填阻尼液体（硅油），装置阻尼管阻尼片及阻尼螺钉等措施，克服介质强烈脉动和环境强烈振动给压力表带来的损害，确保了测量精度，延长了仪表的使用寿命。

主要技术参数
型号	YN60	YN75	YN100	YN150
公称直径	Ф60	Ф75	Ф100	Ф150
接头螺纹	M14×1.5，ZG1/4",G1/4"		M20×1.5,ZG1/2",G1/2"
精度等级	2.5		1.5
测量范围 （MPa	-0.1～0,-0.1～0.06,-0.1～0.15,-0.1～0.3,-0.1～0.5,-0.1～0.9,-0.1～1.5,-0.1～2.4
	0～0.1,0～0.16,0～0.25,0～0.4,0～0.6,0～1,0～1.6,0～2.5,0～4,0～6,0～10,0～16,0～25,0～60
	注：YN100.YN150压力可至0～100MPa

型号	外型尺寸 mm
	A	B	C	D	D1	d	d0	G	M
YN60-I	30	32	13	60	/	/	/	/	14×1.5
YN60-II	30	32	13	60	84	74	5	/	14×1.5
YN60-III	31	32	0	60	84	74	5	19	14×1.5
YN60-IV	31	32	0	60	/	/	/	/	14×1.5
YN75-III	35	40	0	77	102	92	5	20	20×1.5
YN100-I	39	42	17	98	/	/	/	/	20×1.5
YN100-II	39	42	17	98	134	118	6	/	20×1.5
YN100-III	42	42	34.5	98	134	118	6	25	20×1.5
YN100-IV	42	42	34.5	98	/`	/	/	/	20×1.5
YN100-V	46	48	17	100	130	118	6	/	20×1.5
YN150-I	43	48	20	148	/	/	/	/	20×1.5
YN150-II	43	48	20	148	178	165	6	/	20×1.5
YN150-III	48	48	55	148	178	165	6	25	20×1.5
YN150-IV	48	48	55	148	/	/	/	/	20×1.5

□使用与定货须知
　　　　使用中若环境温度高，仪表指示不能回零，可用细针在仪表橡皮塞上通一小孔，使仪表内腔与大气相通即可。
　　　　使用环境温度：－25～70℃
　　　　使用工作频率不大于25HZ，振幅不大于1MM。
　　　　定货时请注明名称，型号及测量上限。如有特殊要求，请提示参数。本厂可设计定制特种耐震压力表。

□外形尺寸
